波峰焊UXT系列以客戶需求為導向， 采用模塊化、數字化及人性化設計，在功能、性能、穩定性及可靠性、安全性、可維護性、易操作性及人性化方面具有良好的優越性，既為客戶降低了運營成本，也為客戶保質保量生產合格的產品提供了有力的保障，可謂波峰焊產品領域的“巔峰”之作，客戶投資首選的“品牌產品”。
波峰焊UXT系列產品特點：

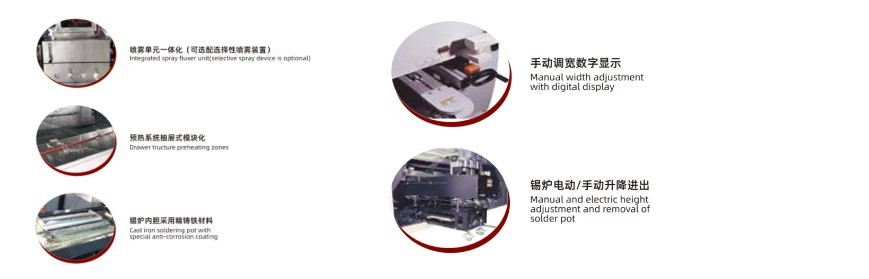

●運輸系統采用分段浮動式結構，有效防止導軌變形，新型鈦合金雙鉤爪，不粘錫，直聯式入板接駁，鋁制導軌，進板更順暢。
●噴霧單元一體化模塊設計，通過快速接插件同主機連接，噴嘴采用新式精密型噴嘴，可達到高效率、霧化均勻的涂敷效果，可滿足水劑助焊劑的工藝要求。
●預熱系統采用微熱風+遠紅外發熱管方式，三段預熱溫區，抽屜式模塊化設計，靈活選擇混合預熱模式。溫度均勻穩定。
●強制自然風冷卻系統。(冷水機為選項)
●錫爐系統，內膽采用特殊材料，內表面防腐蝕處理。(新型噴口固定方式，便于裝卸；自動導流裝置，便于收集錫渣，波峰形狀可調節)錫爐溫度控制精度±2℃，錫爐進出、升降電動手動均可，操作方便。
●Windows 7操作系統， 中/英文智能化軟件， 具有參數設定、保存、重復利用， 遠程監控功能。工藝曲線/數據自動存儲功能， 溫度曲
線測試功能。
| 型號 | UXT-350 | UXT-450 | UXT-610 |

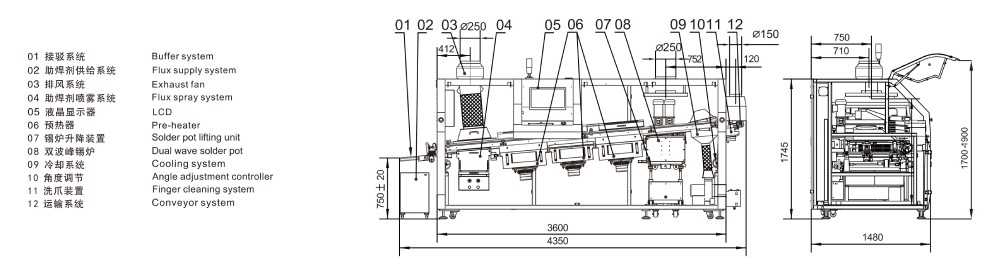

| 外形尺寸LxWxH(mm) | 4350*1480*1750 | 4350*1580*1750 | 4350*1740*1750 |
| 重量 | 約1800kg | 約1950kg | 約2150kg |
| 電源 | 3PH 380V 50HZ | 3PH 380V 50HZ | 3PH 380V 50HZ |
| 啟動功率 | 32KW | 32KW | 45KW |
| 正常運行功率 | 8KW | 8.5kW | 11KW |
| 控制系統 | PC+PLC | PC+PLC | PC+PLC |
| 噴霧移動 | 步進馬達 | 步進馬達 | 步進馬達 |
| 噴霧氣壓 | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa | 0.2Mpa-0.4Mpa |
| 助焊劑流量控制 | Option | Option | Option |
| 助焊劑自動添加 | 標配 | 標配 | 標配 |
| 抽風方式 | 上抽風 +側風 | 上抽風 +側風 | 上抽風 +側風 |
| 抽風管直徑 | Φ250 | Φ250 | Φ250 |
| 排風量 | 30m3/min | 30m3/min | 30m3/min |
| 預熱方式 | 微熱風/紅外 | 微熱風/紅外 | 微熱風/紅外 |
| 溫度控制方式 | PID | PID | PID |
| 預熱區數量 | 3 | 3 | 3 |
| 預熱區長度 | 1800 | 1800 | 1800 |
| 預熱溫度可調范圍 | 室溫~200℃ | 室溫~200℃ | 室溫~200℃ |
| 預熱升溫時間 | 約12min(設置：150℃) | 約12min(設置：150℃) | 約12min(設置：150℃) |
| 熱風馬達 | 250W 3PH 220VAC | 250W 3PH 220VAC | 250W 3PH 220VAC |
| 寬度范圍 | 50-350 | 50-450 | 50-610 |
| PCB傳送方向 | L-R(可選：R-L) | L-R(可選：R-L) | L-R(可選：R-L) |
| 傳送速度范圍(mm/min) | 500~1800 | 500~1800 | 500-1800 |
| 運輸高度 | 750±20 | 750±20 | 750±20 |
| 允許PCB元件高度 | 上120(可選：240) 下15 | 上120(可選：250) 下15 | 上120(可選：250) 下15 |
| 速度控制方式 | 變頻器閉環無級調速 | 變頻器閉環無級調速 | 變頻器閉環無級調速 |
| 爪 | 譚簧壓片爪/D-40型鴨嘴爪/雙鉤爪/重型雙鉤爪,任選其一 | 重型雙爪/可選：冶具專用爪 | |
| 導軌角度 | 4~7° | 4-7° | 4-7° |
| 錫爐類型 | 機械式 | 機械式 | 機械式 |
| 鍋爐材質 | 鑄鐵 | 鑄鐵 | 鑄鐵 |
| 波峰調節方式 | 變頻器：電腦數字控制 | ||
| 冷卻方式 | 強制風冷，可選：冷水機 | ||
| 錫爐加熱功率 | 13.5KW | 13.5KW | 18KW |
| 錫爐最高溫度 | 300℃ | 300℃ | 300℃ |
| 錫爐容量 | 約480KG | 約550KG | 約640KG |
| 波峰驅動功率 | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC | 180W*2 3PH 220VAC |
| 錫爐升溫時間 | 約150min(設置：250℃) | 約150min(設置：250℃) | 約150min(設置：250℃) |
| 爐溫控制方式 | PID | PID | PID |
| 洗爪系統 | 毛刷 | 毛刷 | 毛刷 |
